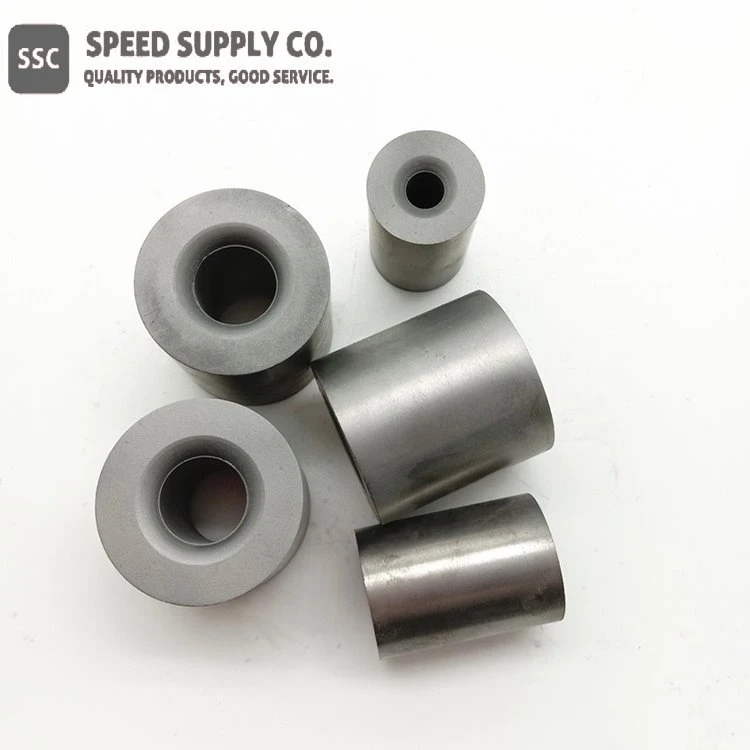

텅스텐 카바이드 콜드 헤딩 다이

CAS 번호: 12774-15-1

기능

CAS 번호:	12774-15-1
선형 공식:	WCCo
재료:	텅스텐 카바이드/코발트 합금(Co 5-10%)
유형:	일반 헤딩 다이스 조립된 다이 텅스텐 카바이드 투{0}}펀치
크기:	사용자 정의

텅스텐 카바이드 콜드 헤딩 다이 설명

냉간 헤딩은 본질적으로 다이에 포함된 금속 블랭크의 끝에 펀치로 힘을 가하는 것과 관련된 냉간 성형 공정입니다. 힘은 소성 흐름을 유발하기 위해 금속의 탄성 한계(항복 강도)를 초과해야 합니다. 열을 가하지 않는 단조 작업이라고 할 수 있습니다. 헤딩에는 업세팅 및 압출이 포함되며 사이징, 피어싱, 트리밍, 스레드 롤링, 블랭크 롤링 및 포인팅과 같은 다른 냉간 성형 작업과 함께 수행되는 경우가 많습니다. 냉간 헤딩은 일반적으로 둥근 금속 스톡으로 맞춤형 나사, 볼트 및 기타 맞춤형 패스너를 만드는 데 사용됩니다.

WC{0}}Co(카바이드)는 텅스텐 카바이드(WC)와 바인더인 코발트(Co)를 결합하여 고온에서 소결하여 생산되는 특정 금속의 총칭입니다.

일반적으로 다이아몬드에 버금가는 경도를 가진다고 합니다. 그러나 그 성질은 WC와 Co의 비율에 따라 달라집니다. Ni 또는 Cr을 첨가하여 더욱 변화시킬 수 있으므로 더 많은 유형의 WC{0}}Co(탄화물)가 형성됩니다. Co가 없는 WC-Co(카바이드)도 개발되었습니다.

WC{0}}Co(카바이드)는 절삭공구나 금형 등 내마모성 및 내충격 특성이 요구되는 분야의 소재로 주로 사용된다. 우리는 고객의 사양에 따라 모든 유형의 WC{1}}Co(카바이드)를 선택할 것입니다.

WC{0}}공동 합금 재종

ISO 등급	화장실	공동 퍼센트	경도 라	애플리케이션
K01	균형	3	92	정밀 보링 등
K05/K10/20	균형	6	89.5-91.5	일반가공 등
K30	균형	8	88-89.5	주철, 가공 등
K35	균형	10	87-89	드릴링, 머시닝 등
--	균형	15	87	착용 신청 등
--	균형	20	85.5	작은 부품의 스탬핑 등

또한 WC{0}}TiC{1}}Co에 해당하는 ISO 등급 P10, P20, P30을 제공합니다. 및 WC-TiC-TaC-Co 카바이드(해당 ISO 등급 P25, P40, M10, M20, M30 포함).

텅스텐 카바이드 콜드 헤딩 다이 사양

단위: mm

유형	외경(OD)		내경(ID)		높이
유형	공칭 크기	용인	공칭 크기	용인	공칭 크기	용인
12	12.6	±0.3	1.5	-0.6	40 이하	플러스 1.3 플러스 0.5
12	12.6	±0.3	2.0	-0.6	40 이하	플러스 1.3 플러스 0.5
13	13.6	±0.3	2.5	-0.6	40 이하	플러스 1.3 플러스 0.5
16	16.6	±0.4	2.5	-0.8	40 이하	플러스 1.3 플러스 0.5
18	18.6	±0.4	2.0	-0.8	40 이하	플러스 1.3 플러스 0.5
20	20.6	±0.4	2.0	-0.8	50 이하	플러스 1.4 플러스 0.5
22	22.8	±0.4	4.6	-1.0	20-60	플러스 1.4 플러스 0.5
22	22.8	±0.4	6.4	-1.0	20-60	플러스 1.4 플러스 0.5
25	24.8	±0.4	6.4	-1.0	20-60	플러스 1.4 플러스 0.5
25	24.8	±0.4	8.2	-1.0	20-60	플러스 1.5 플러스 0.5
26	26.4	±0.4	2.5	-0.8	20-60	플러스 1.5 플러스 0.5
26	26.4	±0.4	3.6	-1.0	20-60	플러스 1.5 플러스 0.5
26	26.4	±0.4	4.2	-1.0	20-60	플러스 1.5 플러스 0.5
26	26.4	±0.4	3.0	-0.8	20-60	플러스 1.5 플러스 0.5
26	26.4	±0.4	6.0	-1.0	20-60	플러스 1.5 플러스 0.5
30	29.8	±0.4	6.4	-1.1	20-60	플러스 1.5 플러스 0.5

OD 30mm 이상

유형	외경(OD)		내경(ID)		높이
유형	일반 크기	용인	일반 크기	용인	일반 크기	용인
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	더하기 1.5/ 더하기 0.5, 더하기 1.7/ 더하기 0.5

등급 및 권장 애플리케이션

등급, 특성 및 응용 분야 권장
등급	물리적 및 기계적 특성			권장 애플리케이션
등급	밀도 g/cm3	경도 HRA	TRS N/mm2	권장 애플리케이션
CM20	14.75	89.3	300	표준 제품 펀칭 및{0}내마모성 부품
CM20B	14.75	90.1	2700	내마모성 부품
CM25	14.55	89	2800	표준 제품 펀칭
CM30A	14.25	88.5	2800	기어 펀칭
CM32B	14.15	90.9	3200	스테인리스 호일 펀칭
CM35B	13.92	89.5	3200	스테인리스 호일 펀칭
CM40	13.95	84.5	2600	고충격 체결 펀칭 또는 레드 펀칭
CM40B	13.65	86.2	2600	스테인리스 폴{0}}짧은 펀칭 또는 레드 펀칭
CM45	14.1	85.5	2680	중간 임팩트 체결, 폴{0}}짧은 펀칭 또는 레드 펀칭
CM45A	13.85	87	2900	표준 충격 체결 펀칭
CM45B	14.01	88	2850	표준 충격 제품 펀칭
CM50	13.8	84	2450	일반{0}}탄소강,{1}}저합금강 표준 충격 체결 펀칭 또는 너트 펀칭
CM50A	13.42	84.5	2500	탄소강, 합금강, 스테인리스강 펀칭(폴{0}}짧음, 표준 크기 직선 막대)
CM50B	13.45	85.1	2650	탄소강, 합금강, 스테인리스강 펀칭(소형 기둥{0}}단축)
CM50C	13.37	84.3	2550	탄소강, 합금강, 스테인리스강 펀칭(대형 스트레이트 바, 폴{0}}단축)
CM50E	13.75	85.5	2800	탄소강, 합금강, 스테인리스강 펀칭(폴{0}}단축, 표준 크기의 폴-단축 등)
CM55A	13	84.4	2700	내충격성 및 내마모성을 갖춘 냉간 압조 다이 펀칭{0}}
CM60	13.6	83.5	2500	일반{0}}탄소강,{1}}합금강 표준 충격 체결 펀칭 또는 너트 펀칭, 접시머리 펀칭
CM60A	13.2	84.1	2600	일반{0}}탄소강, 합금강, 스테인리스강 펀칭(대형 스트레이트 바, 카운터 싱크 등과 같은 고충격 제품
CM60B	13.56	86	2700	표준 충격 체결 펀칭
CM65	13.6	82.8	2580	고충격 체결 펀칭
CM65A	13.15	83.6	2650	고충격 체결 펀칭
CM65B	13.2	85	2800	스테인리스 제품 펀칭
CM65C	13.18	83.5	2680	고충격 체결 펀칭 또는 레드 펀칭
CM70	13.4	82.5	2500	고충격 체결 펀칭 또는 너트
CM70C	13.1	82	2600	고충격 체결 펀칭 또는 너트
CM80	13.1	81	2450	엄청난 임팩트 체결 펀칭

화학 식별자

선형 공식	WCCo
MDL 번호	MFCD00064847
EC 번호	N/A
Beilstein/Reaxys No.	N/A
펍켐 CID	N/A
IUPAC 이름	N/A
스마일	[W 플러스 4].[C-4].[Co]
인치 식별자	InChI{0}}S/C.Co.W/q-4;; 플러스 4
인치 키	UONOETXJSWQNOL-UHFFFAOYSA-N

텅스텐 카바이드/코발트 다이 속성(이론적)

화합물 공식	CCOW
분자 무게	254.78
모습	회색 막대
녹는 점	N/A
비점	N/A
밀도	N/A
H2O의 용해도	N/A
정확한 질량	254.783997 다
단동위원소 질량	254.884003다
요금	N/A

텅스텐 카바이드/코발트 다이 건강 및 안전 정보

신호어	경고
위험 문구	H334-H317-H228
위험 코드	F, Xn
위험 코드	11-42/43
안전 성명	22-23-24-37-45-60
RTECS 번호	N/A
교통정보	UN3178 4.1/PG III
WGK 독일	3
GHS 픽토그램	GHS02 화염 GHS08 건강 위험 GHS07 느낌표
